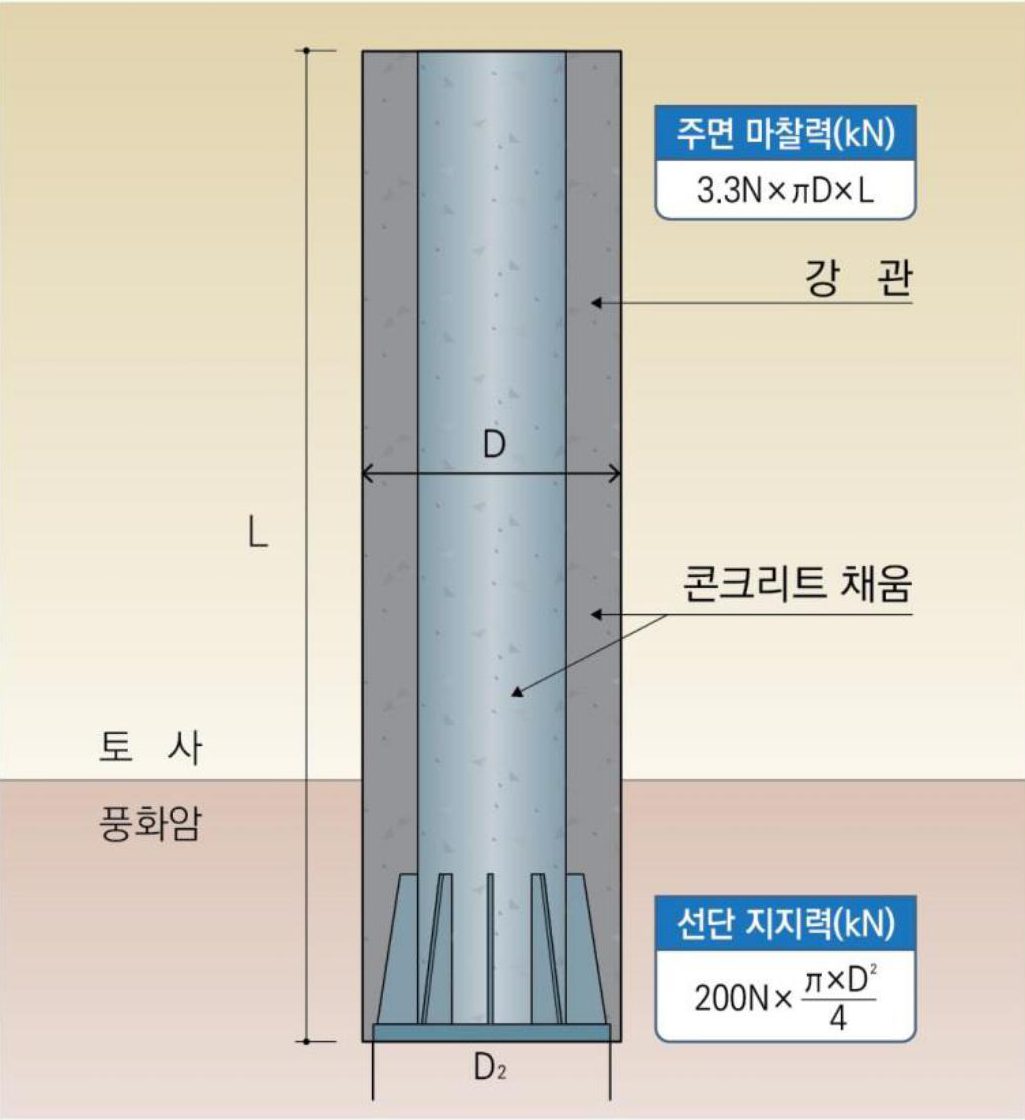

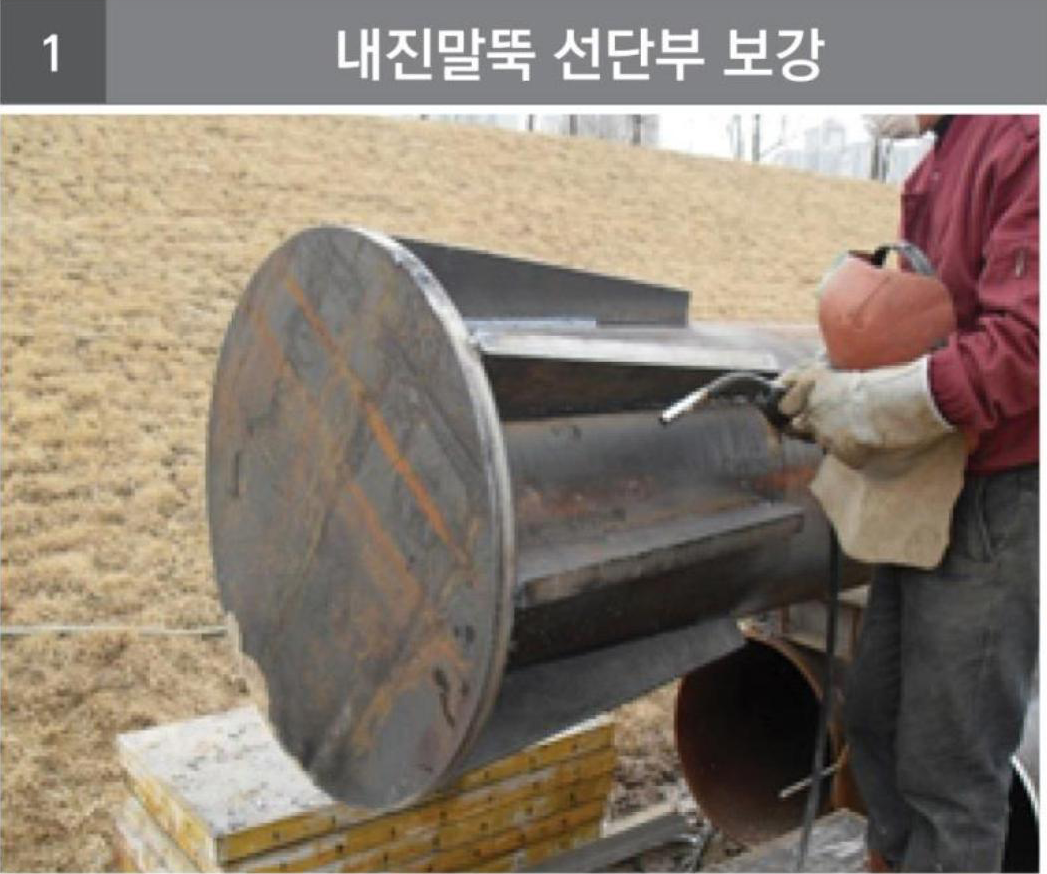

강관말뚝의 선단부를 확장 보강하고 강관 내 · 외부를 콘크리트로 충진한 강성말뚝

지지력, 내하력, 휨강성 및 내진성능 향상으로 말뚝본수 절감이 가능

최근 국내의 빈번한 지진발생에 대비하여 기초말뚝의 내진 중요성 증대

고가인 강관말뚝을 대체하여 안전성이 우수하며 경제적인 말뚝개발이 필요

현재 사용성이 제한되어 있는 고가의 강관말뚝(교량교대)의 대체말뚝으로서 활용성 증대필요

콘크리트 충진 강관으로 말뚝 강성증대에 의한 휨강성/수평저항력 우수

강관 단일 재료로 구조적 거동이 확실

선단 확장 및 내 · 외부 콘크리트 충진으로 선단 및 마찰 지지력 증대

콘크리트 충진 강관으로 진동 주기가 긴 장주기 말뚝

말뚝자중 및 주면마찰력 증가로 인발 저항력 증대

상·하 진동 지진(고베지진)시에 효과적인 저항

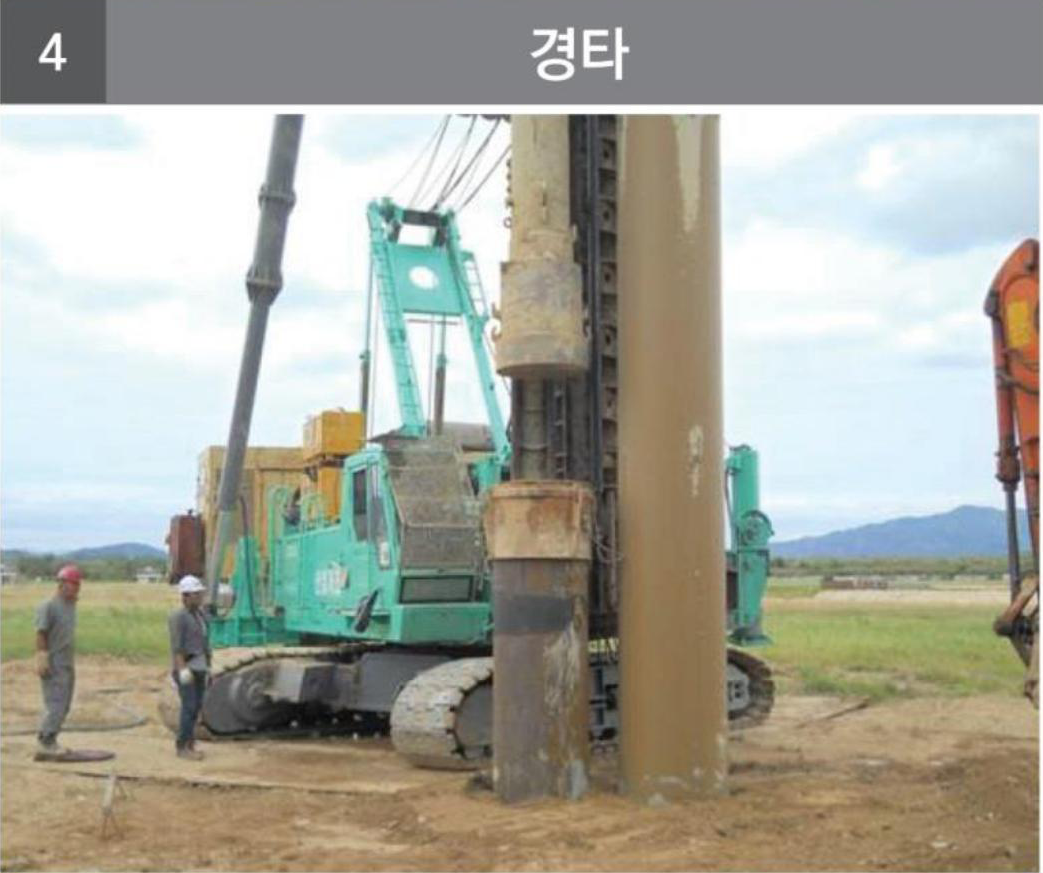

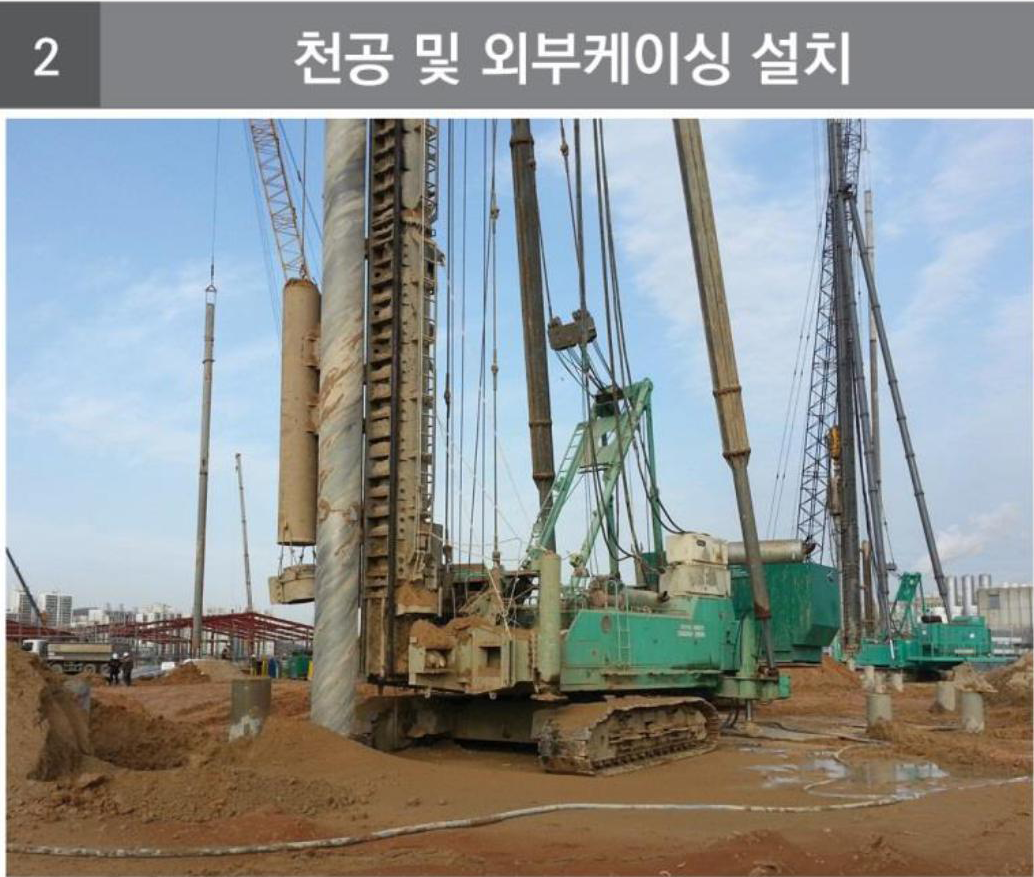

말뚝의 절단, 연결 및 두부보강이 용이하여 시공성 우수

말뚝 운반 및 설치 용이

강관내 · 외부 콘크리트 충진으로 내부식성 증대

공장제작으로 품질우수

고가의 강관말뚝 대체 공법으로 활용성 증대

본체 강관 구경 충소로 재료비 절감

말뚝 내하력 및 지지력 증가로 말뚝 본수 절감에 의한 경제성(자재비 및 설치비)우수

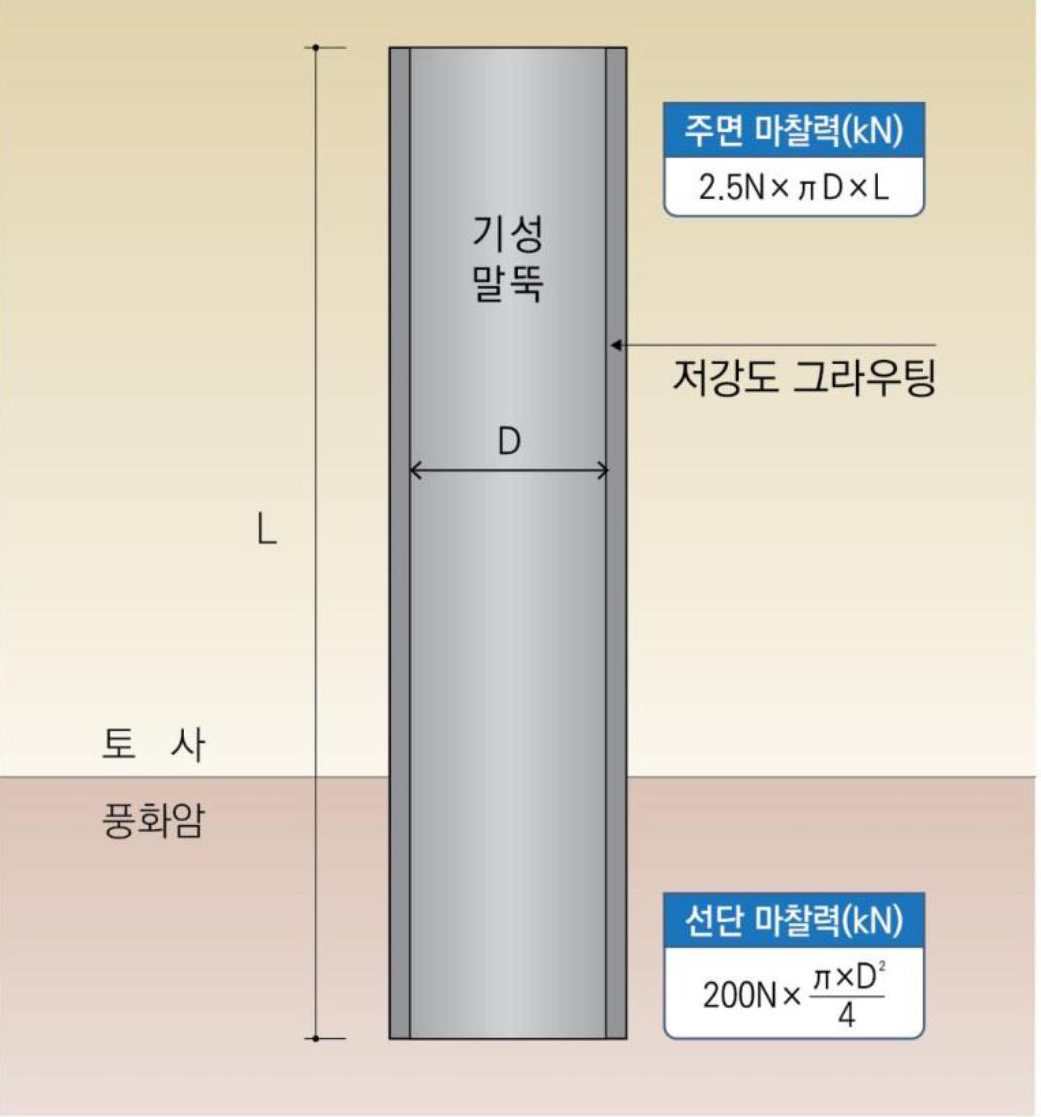

허용지지력 증대- 주면마찰력 및 선단 지지력 30% 이상 증대

말뚝본수 25~40% 감소로 공기단축 및 공사비 절감

독립 기초 적용시 기초 규격 20%이상 축소가능

토공 및 가시설 물량 축소

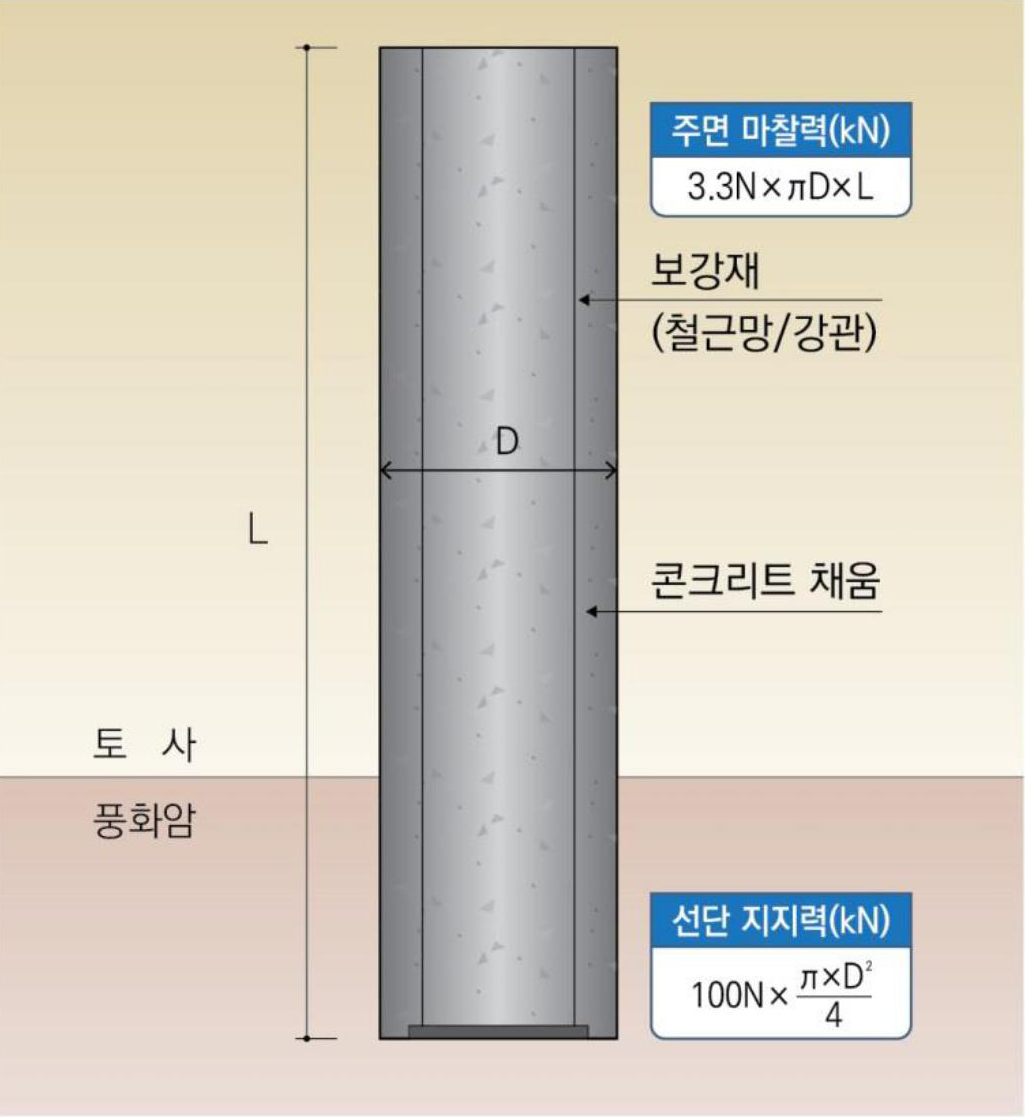

강관 말뚝 (∮508) 대비 E.H.P 말뚝(∮406, 선단확장 ∮590mm) 지지력 비교

선단 지지력 1.36배증가, 주면 마찰력 1.59배 증가 : 허용 지지력 1.46배 증가 (말뚝 본수 저감)

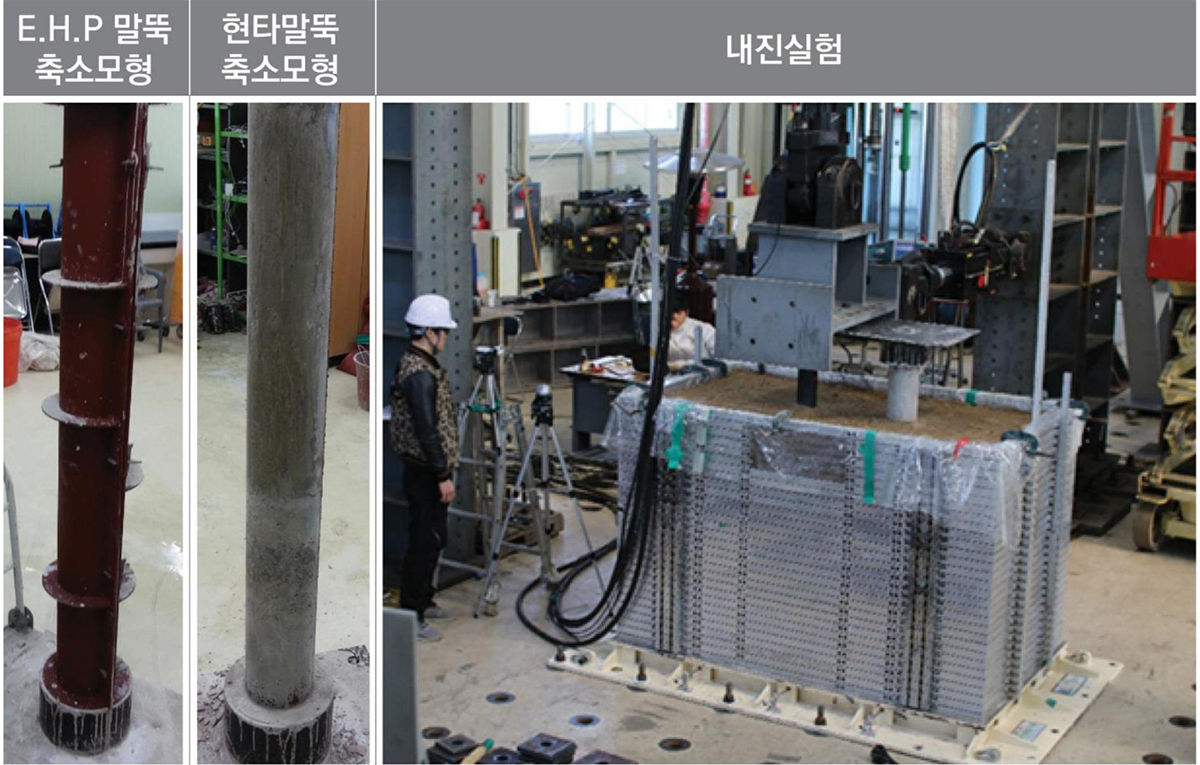

휨 응력비 (E.H.P / 현장타설 ) : 1.3~2.6

동일한 수평변위 발생시 E.H.P 말뚝이 현장 타설말뚝에 비해 1.3~2.6배의 휨응력 필요

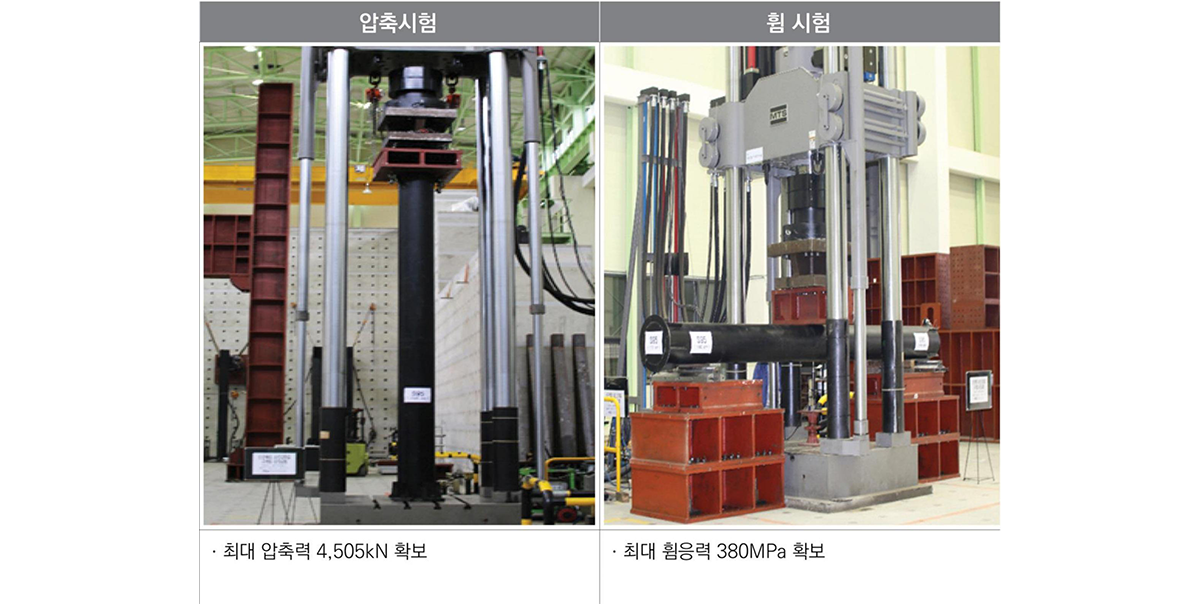

E.H.P파일 구조거동 우수성 확인

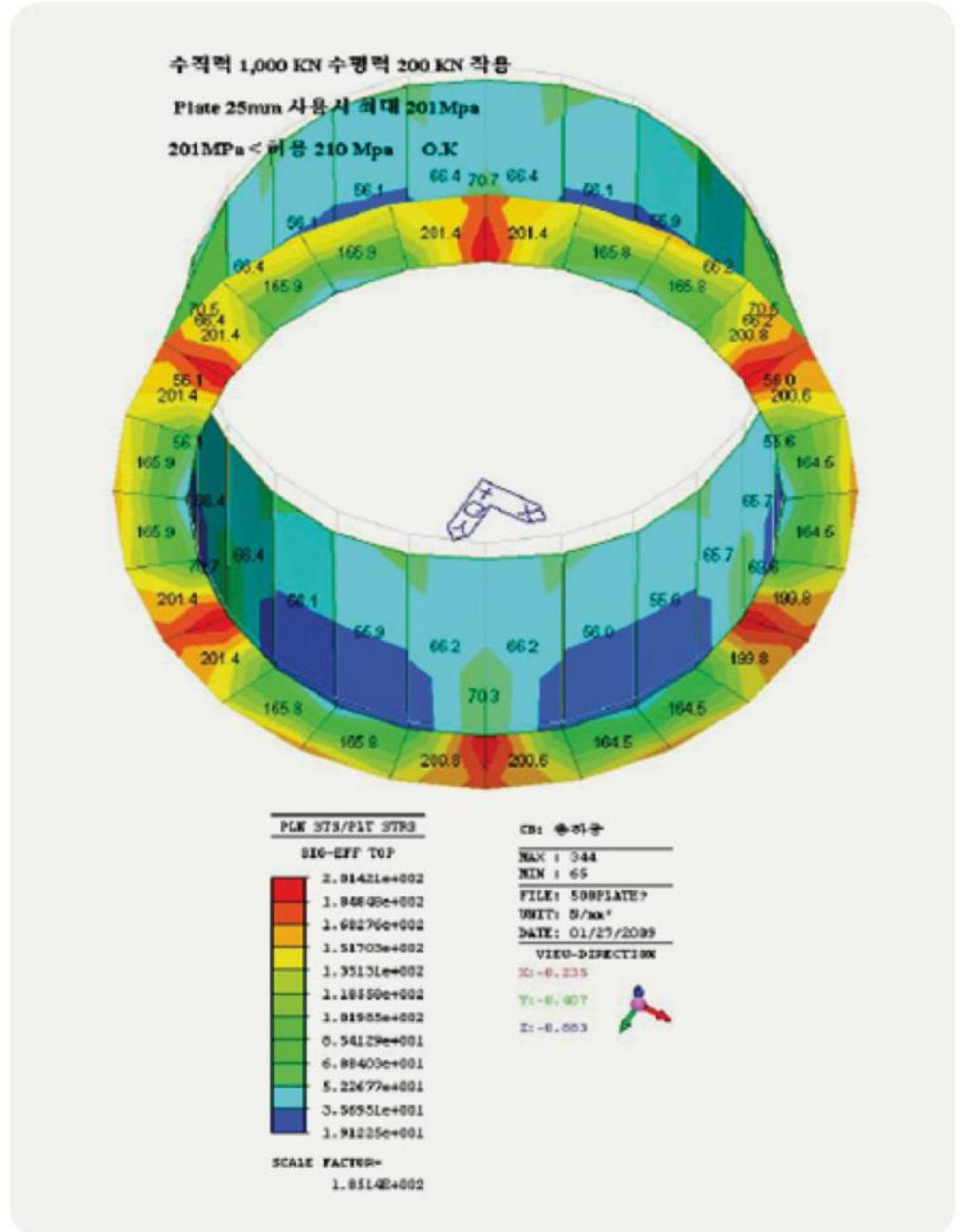

수직력 1,000kN, 수평력 200kN 작용시 선단부 최대 201MPa 발생

선단 보강판 구조 안정성 확인
